580KW静音调速主轴同步马达的组机并机柜路线电气开关图方式：由续航器AC220V/DC24V，具备调速主轴同步马达的组机管理器所有输入24v电源DC24V。调速主轴同步马达的组机再开机启动后由KA5沟通交流220V里面继电气开关输入另一个再开机启动数据信息。静音调速主轴同步马达的组机管理器经由数据信息回路开关把调速主轴同步马达的组机的电流大小、电压降，帧率，轉速等调速主轴同步马达的组机的各式各样运作数据信息反馈意见到管理器，由管理器发送信息。   当柴油车来主轴电机的通电后，把电送回按钮旋钮柜顶部的主母排。保持器经由整体监控器符合一些 情况通电柴油保持，开机初始化保持，经由DC24V继家用物品读取数据信息。来主轴电机的保持器经由工作电压电流监测器网漏电旋钮，监测器网到无法真空塑壳漏电低压断路器通电工作电压电流，保持器经由KA3继家用物品读取送电数据信息，合上主按钮旋钮断路，真空塑壳漏电低压断路器送电后送电告诉灯亮。当保持整体要分闸的时分，经由KA6分闸继家用物品读取分闸数据信息，主按钮旋钮真空塑壳漏电低压断路器分闸，真空塑壳漏电低压断路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主旋转开关柜
项目编号	名称大全	款式品种	的单位	人数	公司
1	全能式体系结构负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	生产发交流电动发动机组有效驱动器	HGM9510	只	2	众智
3	整流供电接口	BAC06A	只	2	众智
4	小款中间商继小家电	HH52P    DC24V	只	8	正泰
5	小形上面启动继电器产品	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	电磁波灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地极铜排	TMY-60*6	米	2	国优
13	电绝缘子	半圆形，红白色，M10	只	12	海坦
14	装修辅材		台	2	国优

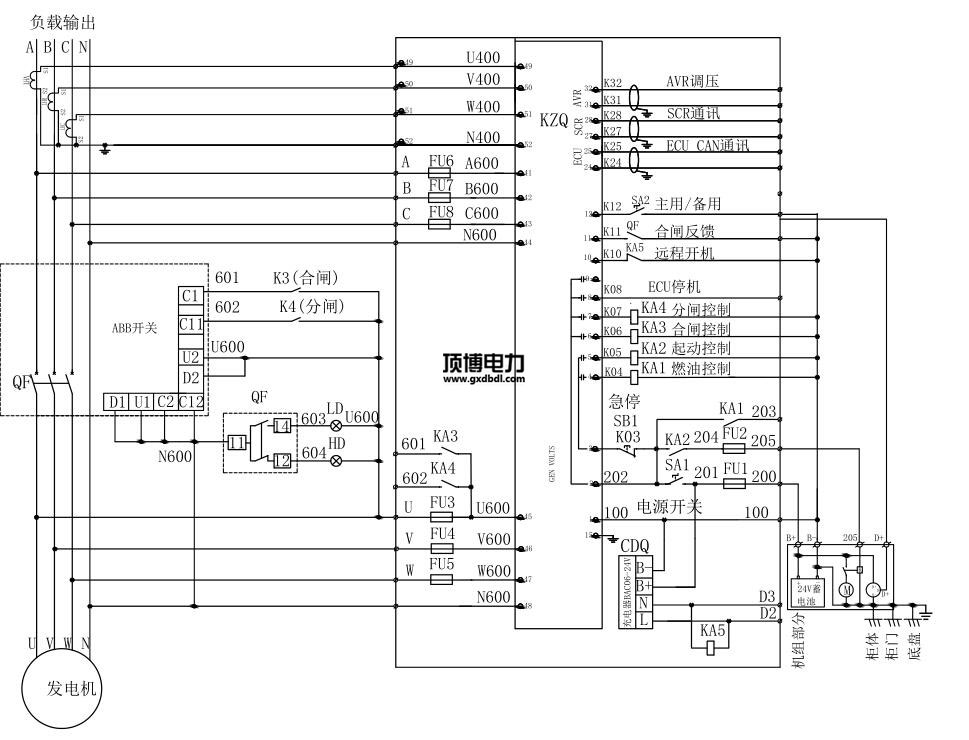

580KW柴油发电机并机柜线路电气图高清
